Sudahkah Anda mencoba Fitur Baru Mastercam 2024 Multiaxis Ini?

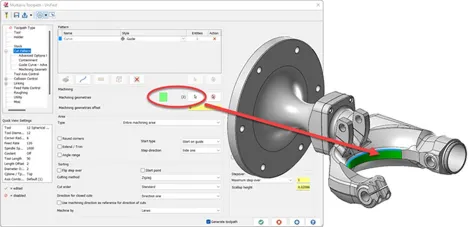

Colored Selection Display Multiaxis

Beberapa keunggulan yang dimiliki Mastercam 2024, kini banyak geometry selections dapat dilihat di layar grafis setelah memasuki multiaxis path. Hal-hal seperti Machining geometries, Collision Control selections, dan Pattern entities yang diwarnai dan disajikan kepada pengguna tergantung pada halaman tempat mereka berada dan pengaturan control settings yang telah mereka pilih. Mirip dengan pemilihan 3D HST geometry selection, semua surface yang tidak dipilih akan diwarnai dengan warna "remainder" putih.

Pengguna tidak harus memasukkan langkah pemilihan area tertentu dari toolpath untuk memahami pilihan apa yang digunakan toolpath untuk menghitung. Semua pilihan diberi kode warna dengan jenis pilihan dan disajikan sekaligus di graphics window saat pengguna mengedit toolpath, mengurangi waktu masuk dan keluar dari pilihan untuk memverifikasi pemilihan yang tepat.

Unified Straighten Cuts on Boundary

Mengaktifkan straighten cuts on boundaries akan memungkinkan Panduan Terpadu untuk menyimpang bila diperlukan, dari constant stepover untuk mempertahankan bentuk pola relatif terhadap input kurva awal. Hasil ini lebih mirip dengan yang diharapkan pengguna dari pola Parallel cut

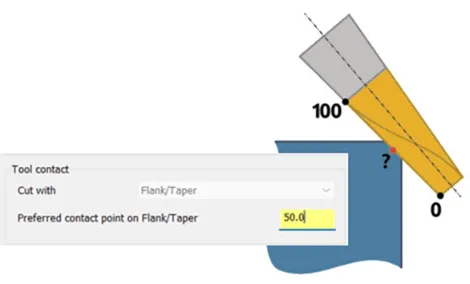

Deburr Enhancements

Tahun lalu, Mastercam 2023 memperkenalkan kemampuan cutting dengan flank of the tool. Untuk Mastercam 2024, kontrol tersebut sekarang dikonsolidasikan ke dalam menu drop-down di mana pengguna memilih apakah akan memotong dengan ujung atau sisi alat. Jika pengguna memilih untuk memotong dengan flank, opsi persentase akan muncul. Dengan opsi ini, Anda sekarang dapat menentukan persentase contact di sepanjang flute.

Deburr sekarang mendukung semua jenis tool:

• Ball End mill
• Lollipop mill (mendukung undercut)
• Bull End mill (mendukung pemotongan dengan flute, bukan bull radius)
• Corner Chamfer End mill (mendukung pemotongan dengan flute, bukan corner chamfer)
• Taper mill
• Dove mill (mendukung undercut)
