Solid Hole Enhancements

Ada banyak peningkatan fungsi Mastercam hole-making. Hal ini akan membantu dalam pengoperasian drilling dan Process Hole operation.

Menghaluskan Pinggiran Solid Holes dengan Mudah

Mastercam 2024 kini menawarkan cara mudah bagi Anda untuk mendobrak hole edges pada part yang solid. Pengoperasian hole dalam versi ini sekarang menyertakan opsi untuk edge treatment pada fungsi panel.

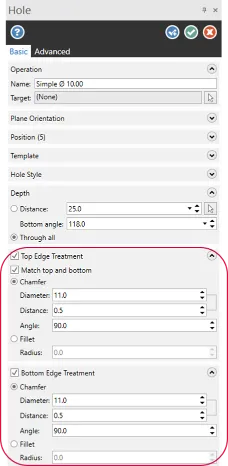

Sementara pada Mastercam versi sebelumnya, Anda hanya dapat membuat chamfer di pinggir top hole, Fitur Top Edge Treatment Mastercam 2024 memungkinkan Anda membuat chamfer atau fillet di pinggir hole. Mastercam juga telah memperluas opsi untuk menghasilkan chamfer dengan memberikan opsi untuk menentukan ukuran chamfer dengan memasukkan diameter atau jarak lebarnya. Selain itu, Anda sekarang dapat menghaluskan pinggiran bawah melalui hole. Cukup pilih opsi match top and bottom untuk menerapkan pengaturan top edge treatment ke bottom edge, atau masukkan nilai spesifik ke Bottom Edge Treatment pada panel.

Membuat New Operations dari Single Hole Operation

Mastercam 2024 membuat perubahan desain gabungan ke existing hole yang ada pada solid Anda menjadi lebih mudah. Opsi baru di Solids Manager dan Hole panel memungkinkan Anda membuat, memindahkan, atau menyalin hole operation dari hole operation groups. Pada Solids Manager, opsi Explode hole operation membuat pengoperasian dari setiap instan dalam grup hole. Misalnya, untuk membuat eight holes, pisahkan operasi dari satu operasi dengan eight holes, pilih perintah Explode hole operation dari menu klik kanan Solids Manager. Mastercam secara instan membuat dan menampilkan setiap operasi di Solids Manager.

Untuk menerapkan perubahan desain ke grup tertentu, buka Hole operation dari Solids Manager. Pilih individual hole positions di hole panel dan pilih Move to new operation atau copy to new operation dari menu. Kemudian, klik Regen on the Solids Manager toolbar. Independent operations yang baru akan ter-reflect dalam Solids Manager.

Mengubah Direction of Existing Melalui Hole

Pada Mastercam 2024, kami telah menambahkan tombol Reverse Hole ke Hole function. Opsi ini memungkinkan Anda membalik arah lubang yang dipilih. Ini memindahkan titik asosiatif hole (titik yang dipilih untuk membuat hole) ke ujung hole dan membalikkan vektor (arah hole).

CATATAN

Untuk mengaktifkan fitur ini, Anda harus memilih Through all pada grup Depth option panel.
