Wireframe, Surfaces, dan Solid - Apa Itu?

Pada umumnya, saat customer hanya menyodorkan deskripsi atau gambar 2D dari part - langkah pertama dalam proses machining adalah membuat model digital yang diinginkan. Model tersebut harus presisi dari dimensi, bidang, dan kontur. Dalam program CAD, ada tiga tipe model: wireframe, surface, dan solid. Setiap model punya kelebihan dan kekurangan tersendiri. Dalam artikel ini akan dijelaskan apa itu model wireframe, surface, dan solid sejelas mungkin hingga cara menggunakannya.

Apa Itu Model Wireframe

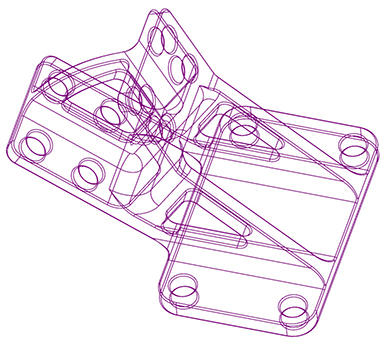

Model wireframe adalah yang paling tua diantara tiga teknologi lainnya, tapi bukan berarti ketinggalan zaman. Seringkali, model gambar paling pertama sebelum di mesin, biasanya dibuat di wireframe. model Wireframe adalah representasi digital dari 3D object, tapi hanya digambar model kerangka/garis saja. Garis tersebut dibatasi seolah-olah desain tersebut di desain dengan menggunakan kawat. Gambar dibawah ini, merupakan model wireframe.

Manfaat memulai menggunakan model wireframe adalah kamu dapat menghitung keakuratan dan kepresisian dari part tersebut. Dengan interface Mastercam, semua model wireframe dapat di putar/rotate, diperkecil, diperbesar, dan diedit dengan beberapa klik dari mouse. Model wireframe sangat powerful dalam kegunaan spesifik yang tinggi dari tool control.

Apa Itu Model Surface

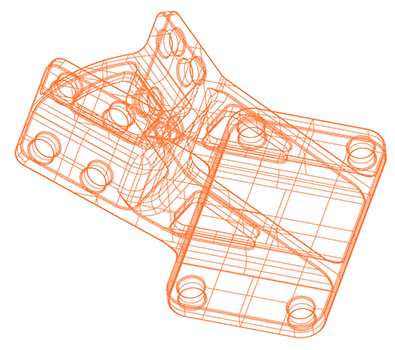

Lapisan selanjutnya adalah model surface: lebih lengkap daripada wireframe tapi sedikit lebih simpel daripada model solid. Model Surface, tak seperti wireframe, representasi bagian dari kulit. Jika kamu menyemprotkan cat ke objek dan semua caviti itu, lubangan, dan bagian yang rendah, cat tersebut adalah representasi dari surface yang melindungi semua fitur dari part tersebut. Bagaimanapun, model tersebut tidak termasuk informasi tentang volume, ketebalan, atau bagaimana setiap elemen disemprotkan berhubungan dengan lainnya. Ini dasarnya adalah part berongga yang mewakili desain model surface.

Ini memberikan pengguna manfaat saat bentuk luar perlu disesuaikan dengan cara yang tidak mungkin dilakukan dengan bentuk yang lengkap. Contohnya, ketika pembuatan part dibutuhkan bagian permukaan satu per satu, model surface adalah solusi yang sempurna karena tidak diperlukan geometri lainnya ketika ditempel di permukaan, Jika kamu mencoba melakukan dengan model solid, kamu akan membuat lebih dari satu permukaan dalam satu bagian. Model surface memberimu lebih banyak kebebasan sejauh kontur dan direction. Ketika itu memungkinkan untuk membuat model yang lengkap hanya menggunakan teknik model surface, program CAM biasanya bergantung pada kombinasi dengan model solid. Dikarenakan ada hitungan dibalik pembuatannya, ada juga bentuk kerumitan tingkat tinggi yang lebih mudah di garap menggunakan model surface.

Apa Itu Solid Model?

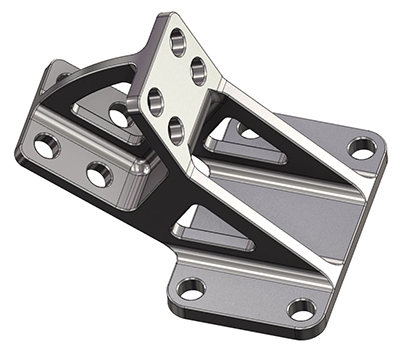

Ketika model wireframe dan surface memperlihatkan part bagian spesifik, solid model pada dasarnya adalah replika dari part yang akan di mesin. Artinya, fitur internal dan ketebalan permukaannya ditampilkan secara tepat di dalam model, begitu juga dengan bagian tepi dan permukaannya. Model Solid dari otomotif motor dapat di bedah untuk memperlihatkan detail persilangan dari berbagai angle. Setelah solid direpresentasikan ke part versi 3D, fitur individu dapat dipindahkan, diganti, diduplikasi, atau dihapus, dan area yang berdampak akan berubah tanpa membutuhkan model individu di setiap sesi dengan surface.

Bagaimana Wireframe, Surface, dan Solid Dikombinasikan?

Kebanyakan surface dan solid model umumnya dimulai dengan wireframe entity. Model pertama tersebut memberikan programer manfaat dalam memahami dasar kerangka part. Seringkali, penglihatan tersebut akan memberi mereka ide pertama untuk bagaimana part tersebut masuk ke dalam proses mesin. Bagaimanapun, solid model tidak akan memiliki wireframe jika mereka melakukan dalam "brick". Part tersebut tentunya tidak bisa di proses dalam mesin atau desain tidak dapat diedit.

Dari model wireframe, turunan dari surface atau solid model dapat dibuat. Dalam kasusnya dimana desain diekspresikan sebagai surface model dan lainnya diekspresikan sebagai solid model, Mastercam memungkinkan pengguna untuk memilih mereka berdua dan me-machining-nya dalam satu waktu.
